Guida alla tecnologia LED
Un ledwall è uno schermo di grande formato composto da moduli LED affiancati, senza cornici e di qualunque misura. In questa guida spieghiamo pixel, passo, luminosità e tecnologie, e come scegliere lo schermo giusto per il tuo spazio.
In breve
I ledwall sono una delle soluzioni più innovative per la comunicazione visiva di grande formato. Sono sistemi modulari: tanti pannelli LED si affiancano fino a formare un'unica superficie, senza interruzioni, dalle dimensioni di una vetrina a quelle di una facciata o di uno stadio.
A differenza di un proiettore o di un videowall LCD, ogni punto dell'immagine emette luce propria. Per questo un ledwall resta brillante anche in pieno sole, può prendere forme curve, angolari o su misura e si ripara sostituendo solo la parte danneggiata.
01 · Il pixel LED
Il pixel è la più piccola unità capace di creare un'immagine: come un pennello in un dipinto digitale. Al suo interno ci sono tre LED, rosso, verde e blu, racchiusi in un unico package. Combinando le loro intensità si ottiene qualsiasi colore visibile.
La parte che si illumina è il diodo. Anche il colore della sua superficie conta: i LED con faccia nera assorbono la luce ambientale e restituiscono un contrasto più profondo, mentre quelli chiari lo riducono.
02 · Il passo o pitch

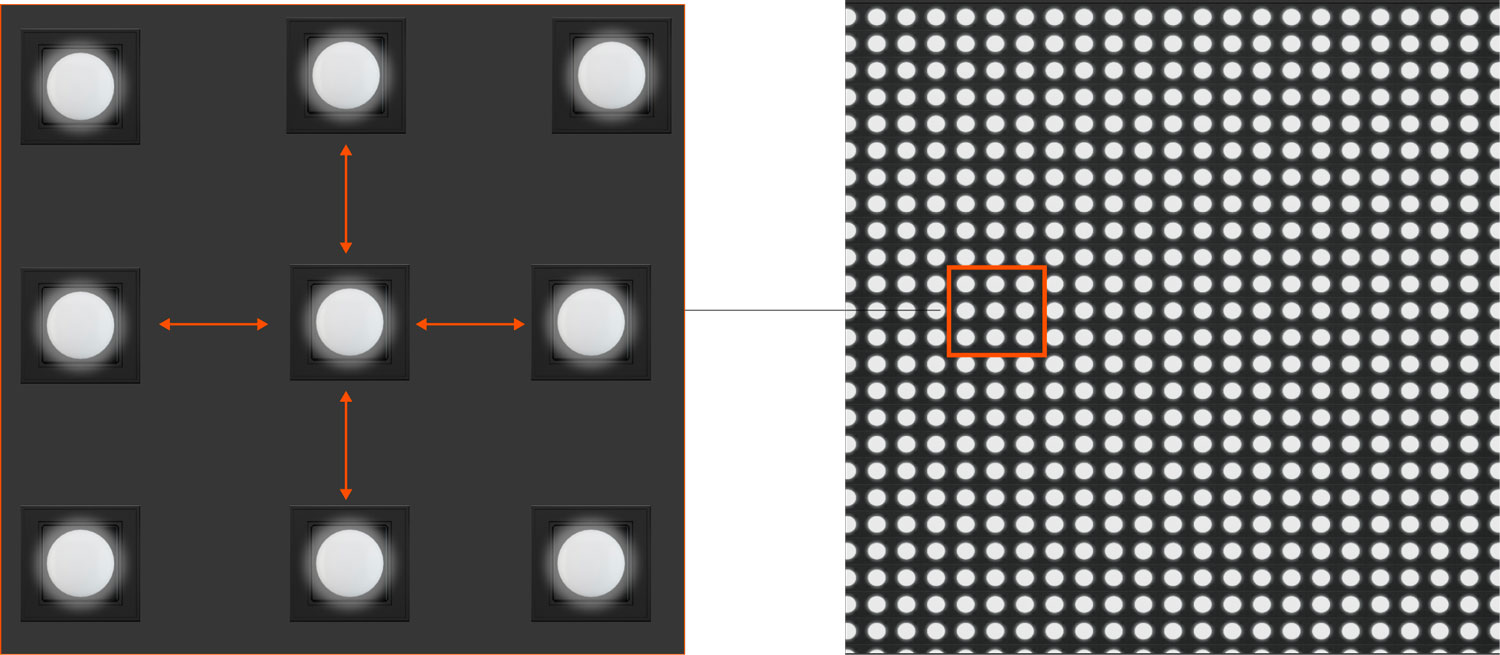

Il pixel pitch è la distanza in millimetri tra il centro di un pixel e quello vicino. Più i pixel sono vicini, più punti compongono l'immagine e più l'immagine è definita. Si indica con la lettera P: un P2,5 ha un passo di 2,5 mm.
La risoluzione di un ledwall però è sempre relativa alla distanza di visione: più il pubblico è vicino, più il passo deve essere piccolo. Per sapere quanti pixel avrà lo schermo basta dividere le sue misure per il passo: un ledwall largo 4 metri con passo 2,5 mm ha 1.600 pixel in orizzontale.
03 · Schede e moduli

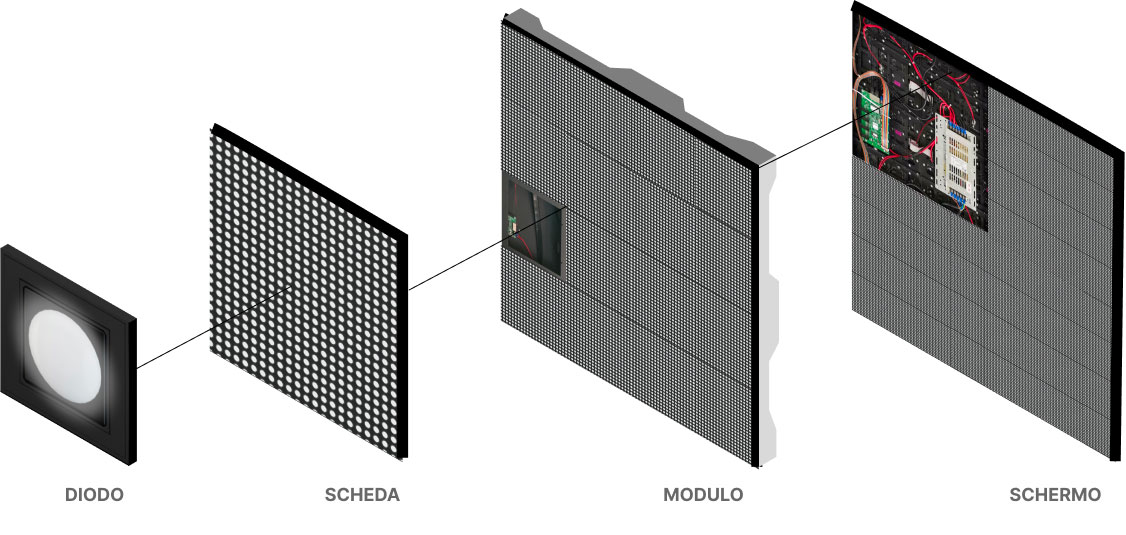

I LED sono saldati su schede elettroniche, chiamate anche mattonelle, alimentate e collegate ai distributori di segnale. Le schede si agganciano a moduli, strutture in righe e colonne che, affiancate, formano lo schermo.
A seconda dell'installazione le schede si montano e si rimuovono dal fronte o dal retro. È uno dei grandi vantaggi rispetto all'LCD: in caso di guasto si sostituisce il singolo LED o la singola scheda, non lo schermo intero.
04 · La luminosità
Un ledwall deve superare l'illuminazione dell'ambiente per restare leggibile, anche in una giornata di sole o in un centro commerciale molto illuminato. La luminosità si misura in nit: ecco gli ordini di grandezza di riferimento.
Negozi, uffici, showroom, sale riunioni.
Schermi rivolti verso la strada, dietro al vetro.
Facciate, maxi affissioni, stadi, sotto il sole diretto.
Conta anche l'efficienza: la potenza del diodo, la sua dimensione e la densità dei pixel determinano quanta luce si ottiene a parità di consumo. Un buon ledwall regola la luminosità in automatico in base all'ora e alla luce ambientale.
05 · Le tecnologie
Il mercato LED cresce velocemente e gli investimenti in ricerca stanno portando a un vero salto generazionale. Con i micro LED, diodi miniaturizzati che si possono avvicinare tra loro, e con la tecnologia COB, i ledwall raggiungono una qualità paragonabile agli LCD anche da vicino.

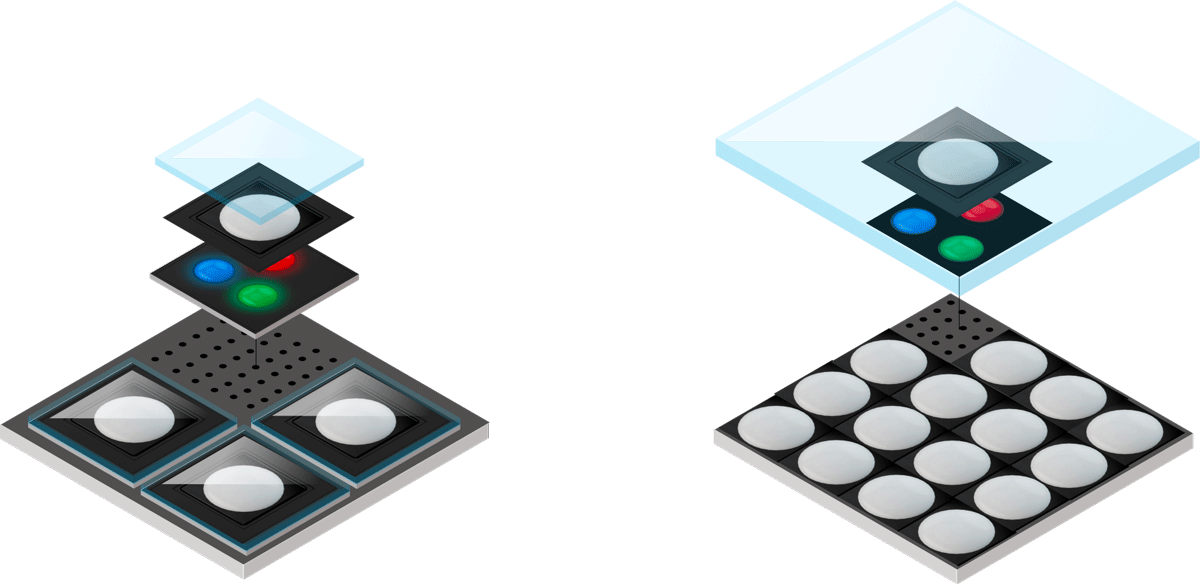

I tre LED sono incapsulati in un componente saldato sulla scheda. È la tecnologia più diffusa, versatile per indoor e outdoor.
I chip sono montati direttamente sulla scheda e protetti da uno strato uniforme: passi molto piccoli, alto contrasto e grande resistenza agli urti.
Moduli SMD ricoperti da una resina protettiva trasparente, che li ripara da urti, polvere e umidità.
Diodi microscopici per passi inferiori al millimetro: la tecnologia che sta sostituendo gli LCD nelle applicazioni più esigenti.
Altri parametri da valutare: la frequenza di refresh (un valore alto evita sfarfallii nelle riprese video), la scala di grigi, l'angolo di visione e, per l'esterno, il grado di protezione IP contro acqua e polvere.
06 · Ledwall o videowall LCD?
| Ledwall | Videowall LCD | |
|---|---|---|
| Cornici | Nessuna, immagine continua | Sottili linee tra i monitor |
| Misure e forme | Qualsiasi, anche curve e angolari | Multipli del singolo monitor |
| Luminosità | Fino a 10.000 nit, adatto all'esterno | Tipicamente 500–700 nit, fino a 4.000 per vetrina |
| Visione ravvicinata | Ottima con passi fini e COB | Ottima |
| Manutenzione | Sulla singola scheda o LED | Sostituzione del monitor |
| Ideale per | Grandi formati, vetrine, facciate, stadi | Sale controllo, piccoli formati da vicino |
07 · Come scegliere
Una regola pratica: la distanza minima di visione in metri è circa pari al passo in millimetri. Per un'immagine perfetta anche da vicino si sceglie un passo più fine. Sposta il cursore e scopri il passo consigliato.
Indicazione orientativa: contenuti, luminosità e budget possono suggerire scelte diverse. Ti aiutiamo a definire la soluzione migliore.
Domande frequenti
Un ledwall professionale è progettato per funzionare molte ore al giorno per anni. La durata dipende da qualità dei componenti, luminosità di utilizzo e manutenzione: per questo usiamo LED selezionati e proponiamo piani di assistenza e monitoraggio da remoto.
I ledwall outdoor hanno luminosità molto più alta, protezioni contro acqua e polvere e strutture progettate per vento e temperature. Quelli indoor hanno passi più fini, perché il pubblico li guarda da più vicino.
È la distanza in millimetri tra due pixel. Un passo più piccolo significa più pixel e più dettaglio da vicino. Si sceglie in base alla distanza da cui il pubblico guarderà lo schermo.
Sì. Essendo modulare, un ledwall si adatta alle misure dello spazio e può essere curvo, angolare, a colonna o integrato nell'architettura. Progettiamo strutture su misura per ogni installazione.
Con FluidNext, la nostra piattaforma: programmi i palinsesti per giorno e fascia oraria e aggiorni da remoto uno o centinaia di schermi, controllandone lo stato in tempo reale.
